正四通 該系列三、四通溜子(又名分料器)廣泛適用于建材、冶金、礦山、輕工、糧食等行業。作為固體晶粒、粉狀物料輸送系統中改變物料流向的理想設備。
結構特點:
該閥采用優質鋼板焊接而成,根據不同的需要配備不同的執行機構,具有輕巧耐磨,開位指示明確,切換方便,操作靈活等特點。

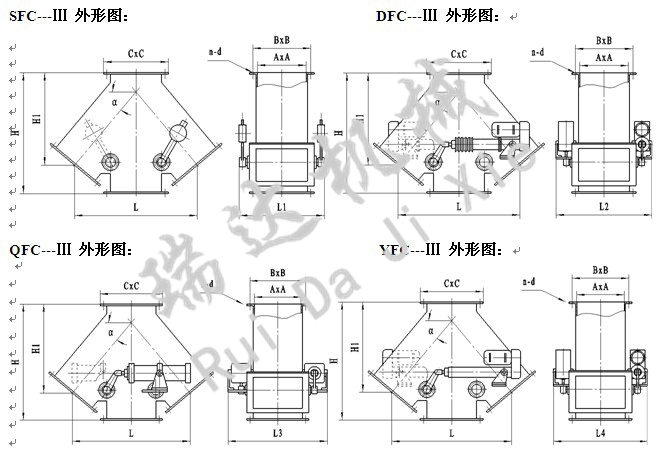

Ⅰ型為側三通溜子,Ⅱ為正三通溜子,Ⅲ為四通溜子。其驅動方式分為:S手動,D電動,Z自動,Q氣動, Y電液動。
性能參數:
工作壓力(MPa) 適用溫度(℃) 適用物料比重(t/m3) 適用介質 0.01 ≤300 ≤2.5 晶粒、顆粒、粉狀物料等 工作原理:
三、四通溜子主要由本體、分料板、傳動軸、軸承座、密封副、搖桿、傳動裝置等組成。手動三、四通溜子,根據需要的方向
人工推動搖桿上的重錘,即完成介質流向的切換,滿足工況的需要;電動三、四通溜子,指令控制元件使DT型電動推桿通電后,推動
搖桿轉動閥軸即可完成介質流向的切換,滿足工況的需要。自動三、四通溜子,配用DKJ型電動執行器,由電動執行器接受、變送、調
節DCS、PLC等上位儀表的控制信號或操作器手控信號,輸出角位移帶傳動軸,把動力傳給搖桿及閥軸帶動分料板作同步旋轉運動,
達到換向及任意調節的作用。電動執行器與分料板的開度同步反饋0~10mA或 4~20mA直流電信號,用戶可根據電流信號來控制分料
板的任意開度,達到調節的目的。氣動三、四通溜子,配用10A-5型氣動元件,通過雙控二位五通電控換向閥驅動氣動推桿推動搖桿帶
動閥軸、分料板即可完成介質流向的切換,滿足工況的需要。電液動三、四通溜子,配用DYT型電液推桿,推動搖桿帶動閥軸、分料板
即可完成介質流向的切換,滿足工況的需要。
