XST系列 旋轉高溫三通閥
旋轉高溫三通閥適用于建材、礦山、電力、玻璃、輕工等行業的鍋爐、窯爐、高爐余熱的二次利用及煙氣、廢氣治理的各種熱風管道，是節能和切換高溫氣體的理想設備。

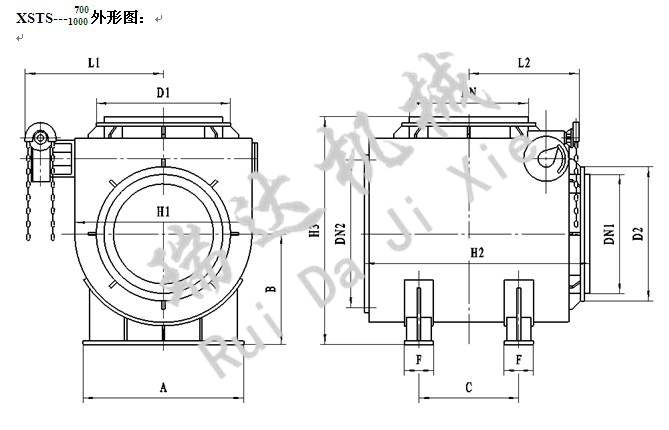

結構特點：旋轉高溫三通閥采用超強度熱強鋼、不銹鋼和優質碳素鋼焊接。耐溫700℃，為雙層結構，夾層襯有阻燃、耐溫保熱材料，內有耐熱鋼作耐熱層，耐溫1000℃，內襯耐火材料和隔熱層。該閥磨擦小、耐磨性高，且高溫不變形、不脫碳。工作原理：旋轉高溫三通閥由閥體、旋轉翻板、密封副、軸和傳動裝置等部件構成。由傳動裝置帶動軸和搖臂，使旋轉翻板根據工況需要轉換氣流方向，達到封閉通道的密封狀態。開啟通道則通暢無阻。反之，則轉換氣流方向。XSTS 手動配用蝸輪傳動裝置。用鏈輪遠距離操作，經蝸輪副帶動軸作旋轉，達到介質換向的目的。XSTQ 氣動裝置配用氣動裝置和蝸輪傳動裝置。手動由鏈輪傳動蝸輪副，帶動閥軸作旋轉，氣動由氣動推桿推動搖桿帶動閥軸作旋轉，達到介質換向的目的。手動、氣動可無干擾切換XSTQ--- 700 /1000外形連接尺寸：
使用說明：1.連接方式：進氣口為法蘭式連接，兩個出氣口為對焊式連接。2.安裝時請注意進氣方向（閥體上已標明）， 操作時請注意翻板換向的方向。3.設備在運行時，應定期給傳動部分加潤滑油和檢查傳動部分運行情況。4.若長期存放，應使翻板處于下通道關閉狀態，給傳動部分加潤滑油，不要露天堆置。運輸及保管：
1.運輸時應避免撞擊閥門，閥門應處于全閉位置以防在運輸中損壞翻板。2.運輸時傳動裝置應懸空，防止傳動軸受力過大而變形損壞。3.傳動裝置及傳動部位應作防潮、防雨處理。4.該閥應存放在干燥的室內，不允許露天存放或堆置。長期存放時應使閥門處于關閉狀態，各傳動部位加潤滑油，傳動裝置作防潮、防塵處理。
